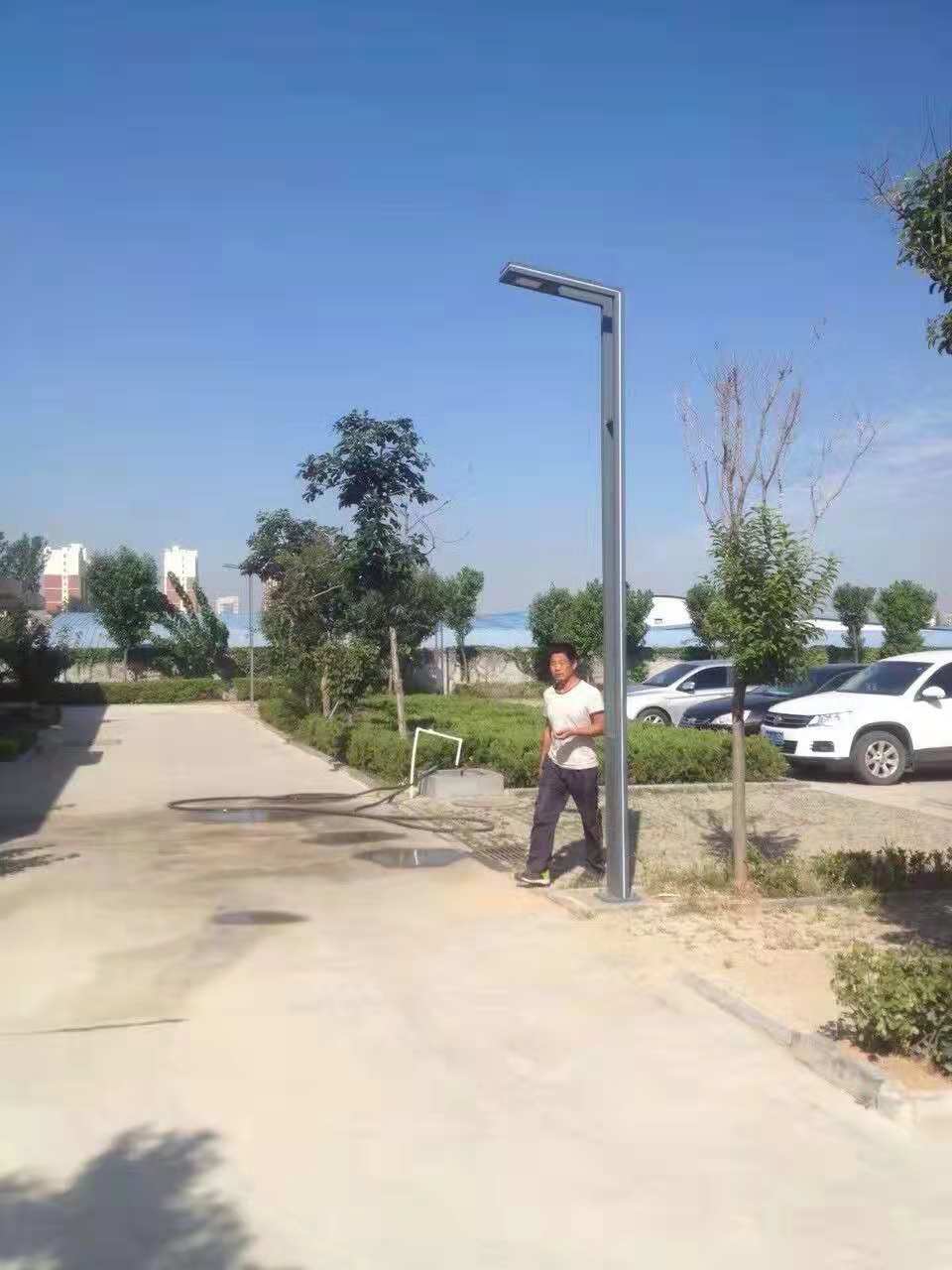

太陽能路燈主要由太陽能光伏電池組件、蓄電池、充放電控制器、照明燈具等組成。太陽能路燈普及推廣的瓶頸不是技術問題，而是成本問題。為了在降低成本的基礎上提高系統的穩定性并最大限度地發揮其性能，需要合理匹配太陽能光伏電池的輸出功率、電池容量和負載功率。為此，僅靠理論計算是不夠的。由于陽光強度變化快，充電電流和放電電流不斷變化，理論計算會帶來較大誤差。只有采用對充放電電流的自動跟蹤和監測，才能準確確定光伏電池在不同季節、不同方向的最大功率輸出。這樣就確定了電池和負載是可靠的。
利用調理電路在一定頻率下對光伏電池的輸出電流、電池的放電電流和電池的充放電工作電壓進行采樣，將采集到的數據通過USB數據采集模塊發送到計算機。在LabVIEW軟件平臺上進行及時的顯示和統計分析。
電池輸出信號為浮動信號。使用差分測量可以最大限度地減少對被測電路的影響并減少測量誤差。在該調理電路中，采用高精度、低漂移的集成運放ICL7650制成的差分放大器，將與充放電電路串聯的精密小電阻上方的差分信號作為電流檢測信號。將電池內置的大電阻分壓器得到的小信號作為電壓信號。為了消除干擾，在差分放大器的兩個輸入端和信號地之間連接了兩個等效電阻。兩個差分放大器的輸出信號分別送到USB采集模塊的兩個輸入通道，完成信號調理和采集。
